Cadence OrCAD Capture 创建自定义 Title Block

    adence OrCAD Capture 创建自定义 Title Block,只要是逼格高一点的公司或设计团队都会这么做的。添加公司的Logo,公司名称,规范一点的还要放置图纸设计人员,评审人员的签名框等等。

    这显然是Cadence OrCAD Capture自带的Title Block满足不了的,Cadence OrCAD Capture自带的Title Block保存在Cadence安装路径下,如:

    C:\Cadence\SPB_17.0\tools\capture\library\capsym.olb

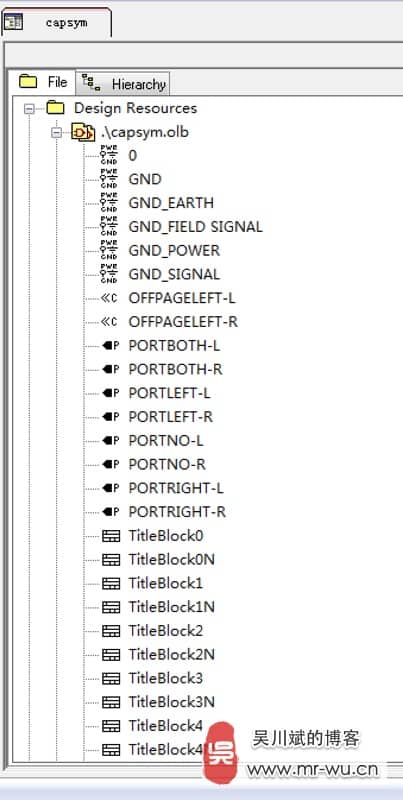

    这里capsym.olb就是包含Title Block的库文件,里边除了Title Block,还有电源、地符号,off page符号等。



    Cadence OrCAD Capture 创建自定义 Title Block



    创建自定义的Title Block与创建原理图符号类似,其也是保存在olb文件中。通过在olb文件上鼠标右键弹出菜单中选择“New Symbol”,然后在“New Symbol Properties”对话框中选择“Title Block”项来新建一个Title Block。



    Cadence OrCAD Capture 创建自定义 Title Block





    Cadence OrCAD Capture 创建自定义 Title Block



    其实系统自带的Title Block已经满足了我们大部分的功能,我们只需要增加Logo及公司标题名称等部分,大可不必重新开始,直接在系统自带的Title Block上进行修改添加即可。

    在原理图项目文件夹的“Design Cache”文件夹下保存有当前的Title Block文件,我们将其拷贝到我们的Library文件中,直接在上面进行修改。

    Cadence OrCAD Capture 创建自定义 Title Block

    在Library里双击Title Block,运用 Place line 来画线框,Place text 来放置文字信息,通过菜单栏 Place->Pictrue…来放置我们的LOGO。

    我们还可以通过菜单 Options->Part Properties,来放置对应的Title Block 变量信息,例如:Page Name,Schematic Create Date等信息。

    Cadence OrCAD Capture 创建自定义 Title Block



    操作视频百度云分享猛击这里:

    http://pan.baidu.com/s/1kT3Xu9D
